ANÁLISE DO PERFIL LONGITUDINAL E APLICAÇÃO DO ÍNDICE RDE (RELAÇÃO DECLIVIDADE EXTENSÃO) DO RIO LIGEIRO- PR
Autores
Bueno, R.H. (UNIVERSIDADE ESTADUAL DE MARINGÁ) ; Souza, M.L. (UNIVERSIDADE ESTADUAL DE MARINGÁ) ; Firmino, I.G. (UNIVERSIDADE ESTADUAL DE MARINGÁ)
Resumo
Neste artigo analisou-se o perfil longitudinal do rio Ligeiro - PR e utilizou-se o índice de gradiente RDE (Relação Declividade Extensão) para detectar anomalias ao longo do rio. O rio Ligeiro possui 84km de extensão e amplitude altimétrica de 231m. O rio Ligeiro localiza-se no Estado do Paraná com sua montante no município de Araruna e sua jusante no rio Ivaí entre os municípios de Jussara e São Tomé.
Palavras chaves
Perfil Longitudinal; Índice gradiente; Rio Ligeiro
Introdução
Segundo Etchebehere et al (2004) e Fujita et al (2011) “os cursos d’água são os elementos mais sensíveis as mudanças tectônicas crustais, respondendo de imediato aos processos deformativos”. Para Crhistofoletti (1981), Morisawa (1985) e Fujita (2009) os rios geralmente possuem seguimentos em equilíbrio (ajustados) ou em desequilíbrio (desajustados). Para Calrston (1969) os trechos ajustados possuem inclinações suaves e constantes ao longo de seu perfil, enquanto os trechos desajustados são anômalos, apresentando deformações ao longo do canal em decorrência de sua estrutura. Para Rodrigues e Adami (2011) a interpretação de um perfil longitudinal é importante para identificar os knickpoints. Souza, Souza e Goldfard (2011) afirmam que o perfil longitudinal é uma ferramenta importante quando aliada a estudos geomorfológicos por facilitar à compreensão dos condicionantes que equilibram ou desequilibram o sistema fluvial. Aliado à análise do perfil longitudinal, a determinação do Índice de Gradiente (Gradient Index) proposto por Hack (1973) ou Relação Declividade-Extensão (RDE) como denominado por Etchebehere et al (2004) também configura-se um elemento muito válido para identificação de anomalias ao longo de um curso fluvial. Deste modo, este trabalho tem como objetivo analisar o perfil longitudinal do rio Ligeiro – PR e aplicar o índice RDE para a identificação de possíveis anomalias ao longo de seu curso, como finalidade de um conjunto de estudos técnicos da região. O rio Ligeiro nasce no município de Araruna-PR e desemboca no rio Ivaí, entre os municípios de São Tomé e Jussara-PR, ao longo de 84km de extensão com altitudes que variam de 495m a 264m, indicando um gradiente de 231m. Quanto ao substrato rochoso, ocorrem os arenitos finos a médios da Formação Caiuá à montante e os derrames de basalto da Formação Serra Geral à jusante do médio curso (MINEROPAR, 2001; SCHNEIDER, 1974).
Material e métodos
Para a elaboração do perfil longitudinal do rio Ligeiro, utilizou-se a ferramenta “Adicionar Caminho”, no software Google Earth©, os valores altimétricos foram obtidos por meio das cartas topográficas do IBGE de 1:50.000 (Peabiru – PR, folha SF. 22-Y-D-IV-3; Jussara – PR, folha SF. 22-Y-D-IV-1, Araruna – PR, folha SF. 22-Y-C-VI-4, Cianorte – PR, folha SF. 22-Y-C- VI-2 e Farol – PR, folha SF. 22-V-A-III-2) para cada 1 km. Os dados foram transportados para o software Excel 2010, para a elaboração do perfil longitudinal com a linha de melhor ajuste (bestline), que representa o perfil de equilíbrio do rio e a relação RDE trecho/RDE total. O índice de gradiente foi calculado em trechos selecionados a cada 4km e em sua totalidade, por meio das equações propostas por Hack (1973). O cálculo do índice RDE é expresso pela seguinte fórmula: RDE trecho = (DH/Dl) . L e RDE total = (DH/lnL) Onde: DH é a amplitude altimétrica entre dois pontos selecionados do curso fluvial; Dl é a distância horizontal do trecho analisado e L corresponde à extensão acumulada do rio até o ponto médio do trecho onde está sendo calculado o RDE e lnL é o logaritmo natural do canal. Neste estudo considerou-se os valores de RDE trecho/RDE total entre 2 e 10 correspondem a anomalias de 2ª ordem, os valores superiores a 10 à anomalias de 1ª ordem (Seeber e Gornitz, 1983) e os valores abaixo de 2 considerou-se trechos em equilíbrio. Como sugerido por Etchebehere (2000) e Fujita et al (2011), as anomalias de 2ª ordem estão associadas às mudanças litológicas, lineamentos do relevo (presença de falhas e diques) e confluência de rios, e as de 1ª ordem ou, neste caso, com valores próximos a estes, às diferenças na resistência litológica, controle estrutural, e possível atividade tectônica.
Resultado e discussão
Neste estudo elaborou-se o perfil longitudinal do rio Ligeiro e realizou-se a
partir dos dados extraídos de cartas topográficas do
IBGE a aplicação do índice RDE para detecção de possíveis anomalias ao longo do
curso d’água. Deste modo, a figura 01 apresenta o
perfil longitudinal do rio Ligeiro e na sequencia na tabela 01 consta os dados
do índice RDE, sendo que o resultado do RDE total
do rio Ligeiro foi de 52,120. Conforme afirma Fujita (2011, p.599), “os rios em
equilíbrio apresentam a curva de seu perfil
longitudinal mais ajustada ao modelo teórico da linha de melhor ajuste”, deste
modo, não apresentam trechos com nenhum processo de
ascensão ou subsidência ao longo de seu curso. A curva do perfil longitudinal do
rio Ligeiro está em sua maior extensão
desajustada, pois, verifica-se por meio da figura 01, que o rio Ligeiro possui
parte de seu curso d’água com forma convexa,
formando assim, dois trechos distintos entre o canal, pelo qual a primeira
sessão entre a montante do rio e o médio curso, o rio
pouco erode. A partir do médio curso até a sua jusante o rio entalha o relevo,
verificando-se assim o desajuste em relação à linha
de melhor ajuste. Neste caso, pode-se dizer que a incisão litológica provoca ao
longo do curso do rio uma adaptação de seu leito.
Bjornberg (1969) designou o termo knickpoint, que funciona como uma
soleira, estabelecendo um nível de base local. Segundo
Cunha (2007, p.235) o knickpoint é originado, talvez por descontinuidade
litológica, como observou-se neste caso. Em
relação aos resultados de RDE, verifica-se na tabela 01 que os valores de
RDEtrecho/RDEtotal são baixos até aproximadamente o
médio curso e a partir do médio curso os valores ultrapassam o limiar 2,
estabelecido como parâmetro para detecção de anomalias de
2ª ordem, ou seja, que estão associadas às mudanças litológicas, presença de
falhas e diques e confluência de rios. Ao longo deste
trecho, são verificadas várias quedas d’água, o que indica estas anomalias ao
longo do rio. Dos 22 trechos mensurados no rio
Ligeiro, 14 foram identificados como em equilíbrio, ou seja, com os valores de
RDE entre inferiores ao limiar 2, os demais
seguimentos apresentam anomalias de 2ª ordem. Destaca-se na tabela 01 os trechos
que apresentaram os valores de RDE acima de 2,
notando-se que a partir do trecho localizado entre as altitudes de 424 e 275m
(48 a 72km de extensão) foram os seguimentos que
apresentaram o RDE acima de 2 e pelo perfil longitudinal verificou-se que
constituí um seguimento côncavo, percorrendo 24km de
extensão e nesta sessão encontram-se os maiores desníveis altimétricos do rio,
com rupturas de desnível de 34m demarcados por
corredeiras e saltos.

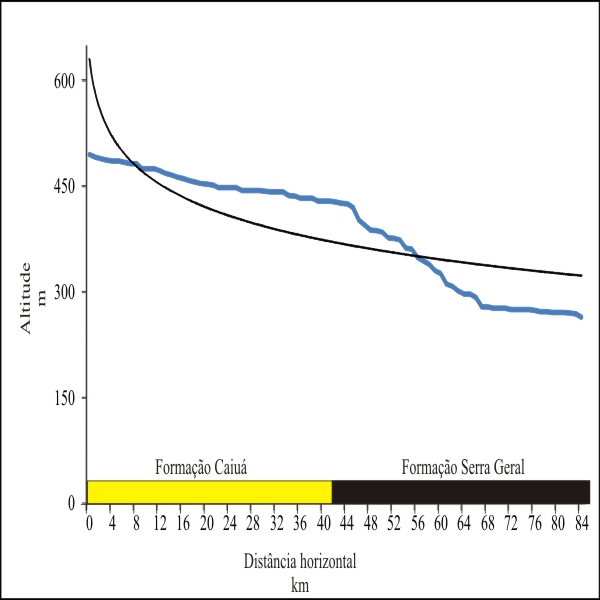

O Perfil Longitudinal do rio Ligeiro sobreposto à linha de melhor ajuste (bestline) e ao substrato geológico indicando na dinâmica do rio.

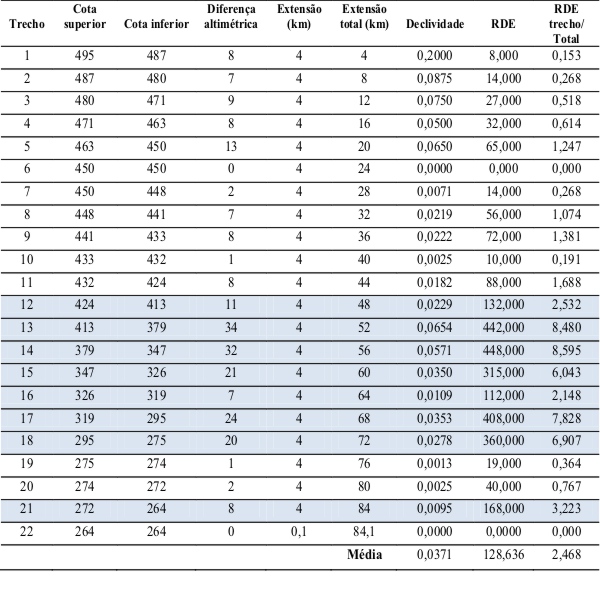

Dados de RDE trecho/RDE total do rio Ligeiro: RDE total = 52,120
Conclusões
Por meio da elaboração e análise do perfil longitudinal do rio Ligeiro e a integração com os resultados obtidos pela aplicação do índice RDE, verificou-se que o rio Ligeiro apresenta ao longo de seu canal, trechos desajustados, e os resultados obtidos pelo índice RDE comprovam a existência de interferência litológica ao longo do canal. O rio Ligeiro possui 84 km de extensão e próximo ao médio curso a partir da transição litológica entre o Arenito Caiuá e o Basalto da Formação Serra Geral, verifica-se um knickpoint. Dos 22 trechos mensurados ao longo do canal, 14 estão em equilíbrio, não apresentando valores de RDE acima de 2, os demais trechos estão classificados com valores entre 2 e o máximo 8, ou seja, em função da alteração litológica e do encontro de canais tributários.
Agradecimentos
Agradecemos ao CNPq pela concessão de bolsas de mestrado ao primeiro autor e à Capes pela concessão de bolsa de mestrado ao terceiro autor.
Referências
BJORNBERG A.J.S. Contribuição ao estudo do Cenozóico paulista: tectônica e sedimentologia. (Tese Concurso para cargo de Professor) Universidade de São Paulo, São Carlos, 128 p, 1969.
CARLSTON C.W. Longitudinal slope characteristics of rivers of the mid-continent and the Atlantic east Gulf slopes. International Association of Scientific c Hydrology Bulletin, 14(4):21-31 [doi:10.1080/02626666909493751]. 1969.
CHRISTOFOLETTI, A. Geomorfologia fluvial. São Paulo: Edgard Blücher, 1981. 313.p
CUNHA, S. B. Geomorfologia Fluvial. In: GUERRA, A. J. T.; CUNHA, S.B. (Orgs.). Geomorfologia: Uma atualização de bases e conceitos. Rio de Janeiro: Bertrand Brasil, 2007. Cap. 5, p.211 – 252.
ETCHEBEHERE, M. L. C.; SAAD, A. R.; PERINOTTO, J. A. J.; FULFARO, V. J. 2004. Aplicação do Índice "Relação Declividade-Extensão - RDE" na Bacia do Rio do Peixe (SP) para detecção de deformações neotectônicas. Revista do Instituto de Geociências - USP - Série Científica, São Paulo, v. 4, n. 2, p. 43-56.
ETCHEBEHERE, M.L.C. Terraços neo-quaternários no vale do rio do Peixe, Planalto Ocidental Paulista: Implicações estratigráficas e tectônicas. (Tese de doutorado) UNESP, Instituto de Geociências e Ciências Exatas, Rio Claro, SP, 2000.
FERREIRA, F. J. F. Integração de dados aeromagnéticos e geológicos: configuração e tectônica do Arco de Ponta Grossa. Dissertação (Mestrado em Geociências). Universidade de São Paulo. São Paulo, 1982.
FREITAS, R. O. Ensaio sobre a tectônica moderna do Brasil. FFCL/USP, 120 p. Boletim 130, série Geol. nº 6, 1951.
FUJITA, R. H; GON, P. P; STEVAUX, J. C; SANTOS, M. L; ETCHEBEHERE, M. L.C. Perfil longitudinal e a aplicação do índice de gradiente (RDE) no rio dos Patos, bacia hidrográfica do rio Ivaí, PR. Revista Brasileira de Geociências. Ano, v. 4, n 41, p.597 - 603 dezembro de 2011.
FUJITA, R.H. O perfil longitudinal do rio Ivaí e sua relação com a dinâmica de fluxos. 2009. 118f. Dissertação (Mestrado em Geografia) Análise Ambiental - Universidade Estadual de Maringá, Maringá, 2009.
FULFARO, V. J. Tectônica do Alinhamento Estrutural do Paranapanema. Boletim do Instituto de Geociências da USP, v. 5, p. 129-138, 1974.
GUERRA, A. J. T. Dicionário Geológico-Geomorfológico. Rio de Janeiro, Fundação Instituto Brasileiro de Geografia e Estatística, 8ª edição, 1993. 446p.
Hack J.T. Stream-profi le analysis and stream-gradient index. U.S. Geol. Survey Jour. Research, 1(4):421-429 1973.
HASUI, Y. Neotectônica e aspectos fundamentais da tectônica ressurgente no Brasil. In: Workshop sobre Neotectônica e Sedimentação Cenozóica Continental no Sudeste Brasileiro, 1, Belo Horizonte. Anais. Belo Horizonte, SBG-MG. Boletim 11, p.1-31, 1990.
IRIONDO, M. H. & SUGUIO, K. Neotectonics of the Amazon plain. Bull. INQUA-Neotecto. Comission, 4:72-78, 1981.
MINEROPAR. Atlas Geológico do Estado do Paraná. Governo do Estado do Paraná, Curitiba, 2001. p 40.
MIOTO, J. A. Sismicidade e Zonas Sismogênicas do Brasil. São Paulo, 2v. (Tese de Doutorado), IGCE, Instituto de Geociências-UNESP, 1983.
MORISAWA, M., Stream, their dynamics and morfology. McGraw- Hill Boock Company, New York, 1968. 175 p.
PAVLIDES, S. B. Looking for a definition of a neotectonics. Terra Nova, v1 n3 p.233-235. 1989
RICCOMINI, C; PELOGGIA, A; SALONI, J; KOHNKE, M; FIGUEIRA, R. Neotectonic activity in the Serra do Mar rift system (southeastern Brazil). Journal of South American Earth Sciences, Inglaterra, v. 2, p. 191-197, 1989.
RODRIGUES, C: ADAMI, S F. Técnicas de Hidrografia. In: VENTURI, L. A. B. (org.). Geografia: Práticas de campo, laboratório e sala de aula. São Paulo: Editora Sarandi, 2011. Cap. 3, p. 55 — 82.
SAADI, A. Neotectônica da plataforma brasileira: esboço e interpretação preliminares. Geonomos, IGC/UFMG, Belo Horizonte. n. 1, p.1-15, 1993.
SCHNEIDER R.L., MÜLMANN H., TOMMASI E., MEDEIROS R.A.,DAEMON R.F., NOGUEIRA A.A.. Revisão estratigráfica da Bacia do Paraná. In: SBG, Congresso Brasileiro de Geologia, 28, Anais, p. 41-65, 1974.
SEEBER, L.; GORNITZ, V. River profiles along the Himalayan arc as indicators of active tectonics. Tectonophysics, v. 92, p. 335-367, 1983.
SOUZA, D.H. de; HACKSPACHER, P. C; TIRITAN, C. D; RIBEIRO, L F. B; CAMPANI, M. M. Aplicação de análise morfométrica. Relação declividade vs. Extensão e perfil longitudinal das drenagens - na bacia do ribeirão das Antas para detecção de deformações tectônicas no Planalto de Poços de Caldas. Revista de Geografia. Recife, ano, v. especial, n1, p. 114-127, Setembro de 2010.
SOUZA, R. B; SOUZA, J. B; GOLDFARD, M. C. Determinação e análise do perfil longitudinal do rio Una -PE. In: XIX Simpósio Brasileiro de Recursos Hídricos. 19, 2011, Maceió. Anais. Maceió: p.1-13.
ZANCOPÉ, M. H. de C; FILHO, A P; CARPI JR, S. Anomalias no perfil longitudinal e migração dos meandros do rio Mogi Guaçu. Revista Brasileira de Geomorfologia. São Paulo, ano 1, v.10, n. 1, p. 31 — 42, 2009
